Motion Qwave 是挚感光子推出的新一代多通道激光多普勒测量仪，采用了最新一代挚感光子 Qwave 集成芯片，该芯片针对光学散斑效应优化设计，集成了多路 LDV 光传感芯片。经实际测量验证，在应对快速移动或高温目标时，Motion Qwave 能有效抵抗散斑效应，与传统 LDV（激光多普勒测速仪）相比，其结果有效性和测量底噪均实现显著提升。此外计划中，Motion Qwave 根据测量需求灵活配置内置子通道。例如，可将1路通道专用于 FMCW 精密测距，其余通道采用抵抗散斑效应算法，实现复杂场景下多维度测量需求的精准适配。
Motion Qwave 系列产品精准适配快速移动或高温目标测量，为工业检测、科研实验等场景提供了更具针对性的高精度解决方案。
● 采用最新一代挚感光子 Qwave 集成芯片，消除散斑效应
● 特别适合在动态环境测量或者高温物体测量
● 1310nm 测量光+655nm 红光指示
● 50/65M 内部采样率，最大振动量测量能力 30m/s
● 优异的底噪水平，支持声光效应应用，例如探伤，医疗
● DC~25MHz 测量能力
● 配套系列调焦镜头，适合各种范围使用
● 优化高频测量，支持千兆以太网连接，强大的数据传输能力
● 非凡低频测试能力，可测长期位移
● 智能传感器，内置信号运算处理能力
● 支持数字信号输出和模拟信号输出
● 支持触发输入输出，支持多通道组网测试
● 提供用户 SDK 二次开发
动态测量
医疗领域
高温测量
无损探伤
| 参数 (单位) | 数值 | 参数 (单位) | 数值 |
|---|---|---|---|
| 测量距离 (m) | 0.2~40 | 测量频率范围 (MHz) | DC~25 |
| 位移噪声密度 (pm/√Hz) | 最小 0.02 | 速度量程 (m/s) | 最大 30 |
| 位移分辨率 (nm) | 0.001 | 位移重复精度 (nm) (>1kHz) | 最小 0.01 |
| 激光器 (nm) | 1310 测量光，655 指示光 | 测量激光输出功率 (mW) | <5*4 |
| 测量激光安全等级 | CLASS 1 (测量光)，CLASS 2 (指示光) | 指示激光输出功率 (mW) | < 1 |
| 异光干扰 (lux) | > 60000 | 防护等级 | IP20/64 |
| 使用温度范围 (°C) | 0~50 | 外壳材料 | 铝合金 |
| 供电电压 (V) | DC12 | 功耗 (W) | <18 |
| 数字输出信号接口 | 以太网 1000BaseT | 信号发生器功能 | 支持 |
| 信号发生器速率 (DA) | < 5M sps | 模拟输出信号电平 (V) | +/-5 |
| 触发信号 | 上升沿 | 网络同步信号 | 方波(1Hz) |
| 触发/同步接口选择 | 输入和输出 | 同步精度 (μs) | 0.02 |
| 尺寸 (mm)(长*宽*高) | 168*75*46 | 重量 (g) | 720 |
| 型号 | 镜头 | 附加功能 | 最大振动量 | 位移重复精度 | 激光器 | 使用距离 |
|---|---|---|---|---|---|---|
| MQ-SW-TR-F | 手动变焦 | 标准 | 15 m/s | 0.1 nm | 标准激光器 | 镜头可更换 |
| MQ-SW-TR-C | 手动变焦 | 标准 | 30 m/s | 0.01 nm | 高功率低噪声 | 镜头可更换，为激光超声优化 |
| MQ-AF-TR-C | 自动变焦 | 标准 | 30 m/s | 0.01 nm | 高功率低噪声 | 镜头可更换 |
| MQ-AF-TR-M | 自动变焦 | 支持信号发生器功能, 支持 ICP/IEPE 外设 | 30 m/s | 0.01 nm | 高功率低噪声 | 镜头可更换 |

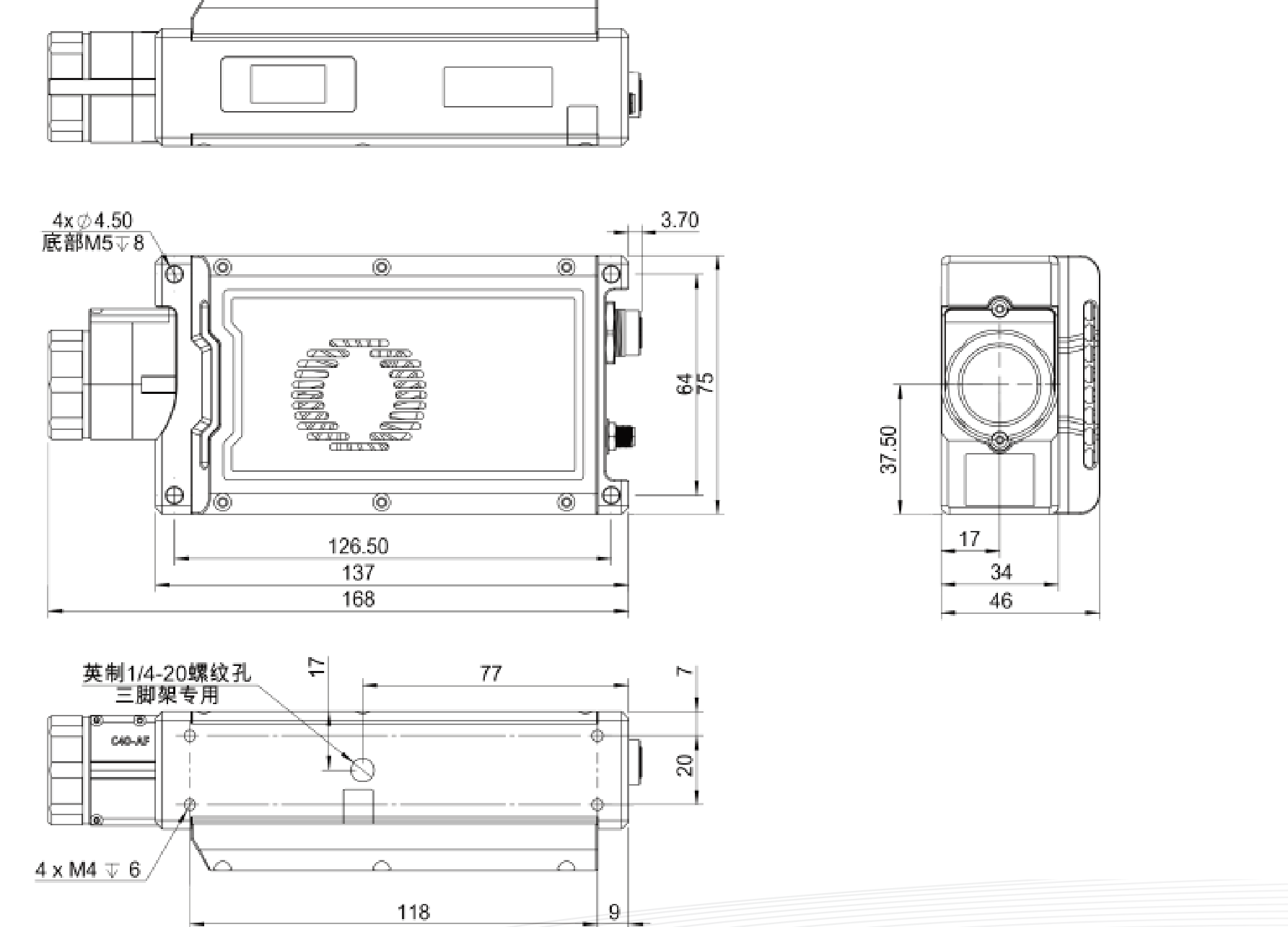

单位：mm
