MD 系列传感器是挚感光子针对工业领域开发的激光高精密距离传感器。MD 以集成光学芯片为核心，将光学相干光路、调整光路等集成在单个光电芯片上，此技术跟传统的分立式元器件相比，具有体积小、质量轻，价格低等优点。MD 最小的传感器外尺寸仅为 83.7 x 50 x 22 mm。MD 同时具有绝对距离和相对距离测量两种模式，其中绝对距离测量基于调频连续波（FMCW）的相干接收原理。挚感光子研发出独特的调制解调技术，通过与精确控制的参考光路进行比对，可实现微米级的远距准确测距。
MD 系列传感器只对自身发出的光源敏感，因此不受外界环境光等干扰。同时可测量各种颜色、材质的物体，即使是半透明或者透明物体，仍不会影响测量结果。传统三角法测量原理在深孔等测量时，由于接收不到反射光而导致无法测量。MD 系列传感器采用同轴测量的方式，光收发一体化，因此不会产生因死角导致的无法测量区域。MD 系列传感器支持内外部触发，内置信号运算处理能力，提供用户 SDK 二次开发配合工业集成。
● 最远测距4m
● 定焦设计，配合工业场景优化
● 绝对距离测量重复精度 1ppm
● 全数字输出
● 相对距离测量重复精度 10nm
● 基于高度集成化硅光芯片
● 测量物体最大动态移动速度 1.5m/s
● 提供用户 SDK 二次开发
● 同轴测量无死角
手机玻璃壳曲率检测
同心度、偏心度检测
深孔检测
薄膜厚度检测
PCB检测
轮廓检测
| 参数(单位) | 数值 | 参数(单位) | 数值 |
|---|---|---|---|
| 测量距离(m) | 参见选型表 | 数据输出速率(sps) | 10k |
| 绝对距离测量精度(ppm) | 参见选型表 | 目标最大速度(m/s) | 1.5 |
| 相对距离测量精度(nm) | 参见选型表 | 测量景深(相对聚焦距离) | 参见选型表 |
| 激光器(nm) | 1310 测量光 | 测量激光输出功率(mW) | <5 |
| 测量激光安全等级 | CLASS 1 | 异光干扰(lux) | > 60000 |
| 数字输出信号接口 | 以太网 100BaseT | 防护等级 | IP20/64 |
| 使用温度范围(℃) | 0~50 | 外壳材料 | 铝合金 |
| 供电电压(V) | DC12 | 功耗(W) | <4 |
| 尺寸(mm)(长*宽*高) | 83.7*50*22 | 重量(g) | 180 |
| 选型表 | |||||||
|---|---|---|---|---|---|---|---|
| 型号 | 景深 | 绝对距离精度 | 相对距离精度 | 防护等级 | 触发支持 | 激光器 | 使用距离 |
| MD-GN-F15L | 10% | 5ppm | 100nm | IP64 | 不支持 | 通用 | 10~100cm 选择定焦 |
| MD-GN-F28L | 10% | 5ppm | 100nm | IP20 | 不支持 | 通用 | 25~400cm 选择定焦 |
| 特殊型号 | |||||||
| MD-HN-F15L | 10% | 1ppm | 10nm | IP64 | 支持 | 高性能 | 10~100cm 选择定焦 |
| MD-HN-F28L | 10% | 1ppm | 10nm | IP20 | 支持 | 高性能 | 25~400cm 选择定焦 |

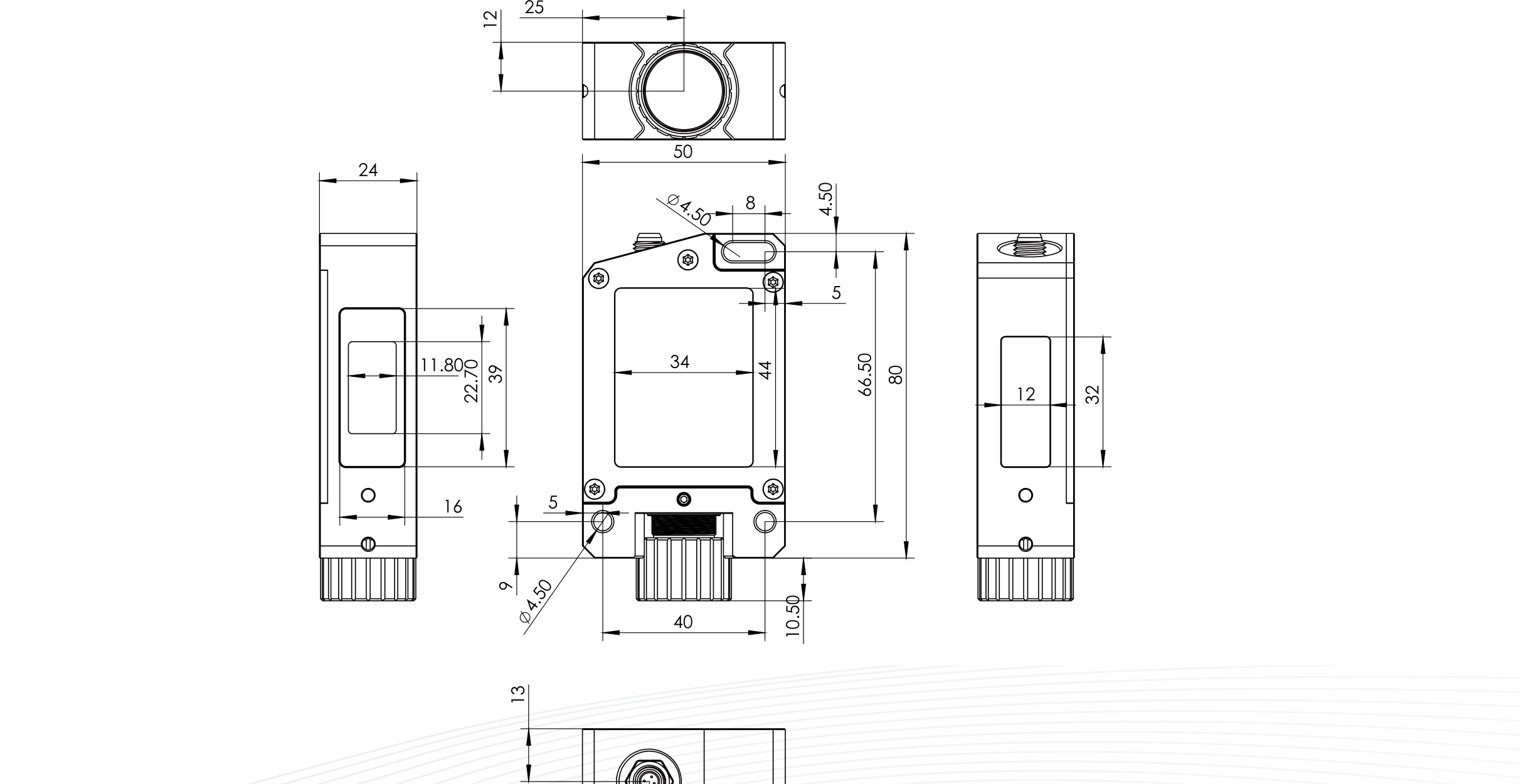

单位：mm
