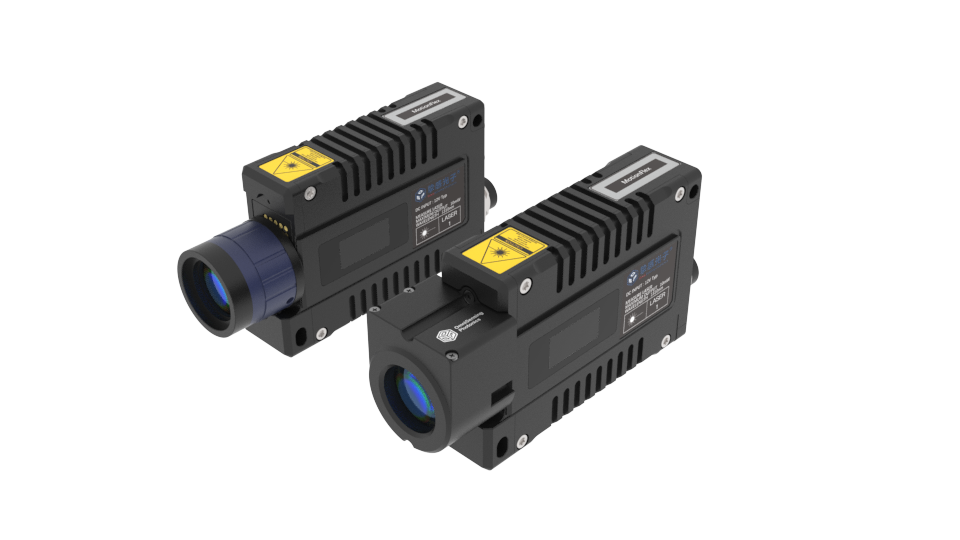

MotionFlex 是一款微型高性能激光多普勒测振仪，内置数据处理单元和运算单元，可以同时输出数字结果和模拟结果，数据采样率可高达50Msps。MotionFlex配套有完整的镜头体系，用户可以根据不同场景更换镜头，这些镜头都支持手动调焦，方便调整到合适测量距离。基于挚感专利的算法和优秀的品质控制，MotionFlex 还具有卓越的静态测量特性，可以作为大量程的位移传感器使用。
MotionFlex 特别针高频测试优化了高频段的噪声性能，采用了低噪声的高性能高功率激光器，支持 0.2~10m 的测试。在高频段，比 MotionGo 拥有更好的底噪，在时域能测量到纳米以下的振动信号（固定带宽），在频域能精确测试 DC 到 25MHz 的振动信号。综上所述，MotionFlex 可广泛使用在航空航天材料测试领域，结构力学测试领域，半导体微机电测试领域，超声材料测试领域，新能源加工领域等。
● 1310nm 测量光+655nm 红光指示
● 同时支持数字信号输出和模拟信号输出
● 配套可更换调焦镜头，适合0.2~10m测量
● 基于高度集成化硅光芯片
● 最大50M采样率
● 支持多通道同步测量，支持大规模组网
● 特别优化高频测试能力
● 提供用户SDK二次开发
● 智能传感器，内置信号运算处理能力
● 支持自动聚焦
超声声光效应测试
高频超声材料测试
医疗超声测试
远距振动测试
| 参数 (单位) | 数值 | 参数 (单位) | 数值 |
| 测量距离 (m) | 0.2~10 | 数据采样率 (Msps) | 50 |
| 位移噪声密度 (pm/√Hz) | 最小 0.02 | 速度量程 (m/s) | 最大 30 |
| 位移分辨率 (nm) | 0.001 | 位移重复精度 (nm) (>1kHz) | 最小 0.01 |
| 激光波长 (nm) | 1310 测量光, 655 指示光 | 测量激光输出功率 (mW) | <5 |
| 激光安全等级 | CLASS 1 (测量光), CLASS 2 (指示光) | 指示激光输出功率 (mW) | <1 |
| 异光干扰 (lux) | >60000 | 防护等级 | IP20/64 |
| 使用温度范围 (°C) | 0~50 | 外壳材料 | 铝合金 |
| 供电电压 (V) | DC12 | 功耗 (W) | <6.5 |
| 数字输出信号接口 | 以太网 1000BaseT | 信号发生器功能 | 支持 |
| 信号发生器速率 (DA) | <5M sps | 模拟输出信号电平 (V) | +/-5 |
| 模拟外设输入 | ICP/IEPE | 模拟外设 AD 转换 | 24bit, <1M sps |
| 触发信号 | 上升沿 | 网络同步信号 | 方波 (1Hz) |
| 触发/同步接口选择 | 输入和输出 | 同步精度 (us) | 0.02 |

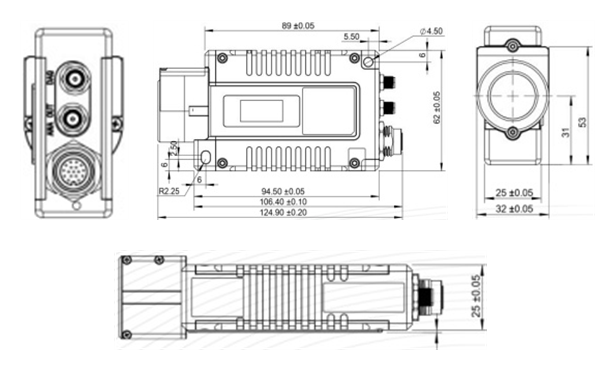

| 尺寸 (mm) (长*宽*高) | 124.9x62x32 | 重量 (g) | 285 |
| 尺寸 (mm) (长*宽*高) (带散热适配器) | 124.9x65.5x72 | 重量 (带散热适配器) (g) | 590 |
*可以到 16M sps
| 型号 | 镜头 | 附加功能 | 最大振动量 | 位移重复精度 | 激光器 | 使用距离 |
| MF-SW-TR-F | 可选 | 标准 | 15m/s | 0.1nm | 标准 | 镜头可更换 |
| MF-SW-TR-C | 可选 | 标准 | 30m/s | 0.01nm | 高功率低噪声 | 镜头可更换 为激光超声优化 |
| MF-AF-TR-C | 自动变焦 | 标准 | 30m/s | 0.01nm | 高功率低噪声 | 0.2~10m |
| MF-AF-TR-M | 自动变焦 | 支持信号发生器功能 支持ICP/IEPE外设 | 30m/s | 0.01nm | 高功率低噪声 | 0.2~10m |
注：MotionFlex使用时需搭配挚感光子提供的散热板，具体型号请咨询销售
