挚感光子--基于集成光学的中国智造,欢迎合作!

2024-03-26
180
挚感(苏州)光子科技有限公司
一、企业简介——基于光子集成技术的产品研发体系
挚感光子是一家专注于光学传感领域的高科技公司,致力于将光子集成技术应用于实际产品中。光子集成技术,其核心是将分立的光学部件集成到单一芯片上,极大地缩小了光学系统的体积和重量,是未来产业发展的关键技术。基于这一技术,挚感光子开发了一系列高性能的激光传感器产品,这些产品特点为小型化、低功耗、高性价比,正逐步应用于航空航天、精密制造、半导体、机器视觉、自动驾驶等领域。公司拥有完整的自主知识产权,并实现了从光电芯片到模组、算法、软件和系统应用的垂直整合。产品线包括高精度单通道或多通道激光相位测振仪、激光位移传感器、激光绝对位置测距传感器、微型高精度激光干涉式定位尺以及激光微型傅里叶变换式光谱传感器等。这些基于光子芯片研发的产品不断扩大应用范围,有效赶超国际先进水平,填补了国内技术空白。
挚感光子在光子芯片的研发、生产、测试方面已经建立了一套完善的体系,这一体系的核心在于先进的氮氧化硅光学集成平台。公司认为氮氧化硅提供了最佳的集成光学传感平台,与其他介质材料如二氧化硅,氮化硅、硅材料SOI等相比,氮氧化硅平台更适合在光电传感器领域里,特别是基于相干检测的激光传感领域里发挥重要作用。
二、挚感光子氮氧化硅平台与相干检测技术的优势
相干检测技术有着其他激光传感方案无可比拟的技术优势,首先,相干检测具有相干增益,这意味着即便是在远距离或信号非常微弱的情况下,传感器也能进行有效探测。其次,光学相干检测技术能够实现高精密的测量。这是因为它的测量精度以激光波长为尺度,可以达到亚微米乃至纳米级别的精度。最后,光学相干检测技术的抗干扰性能非常出色。能够有效地抵抗环境光和其他非相关光源的干扰。这种特性使得相干检测系统能够在复杂的光学环境中工作,而不会受到环境光变化的影响,保证了测量结果的准确性和可靠性。

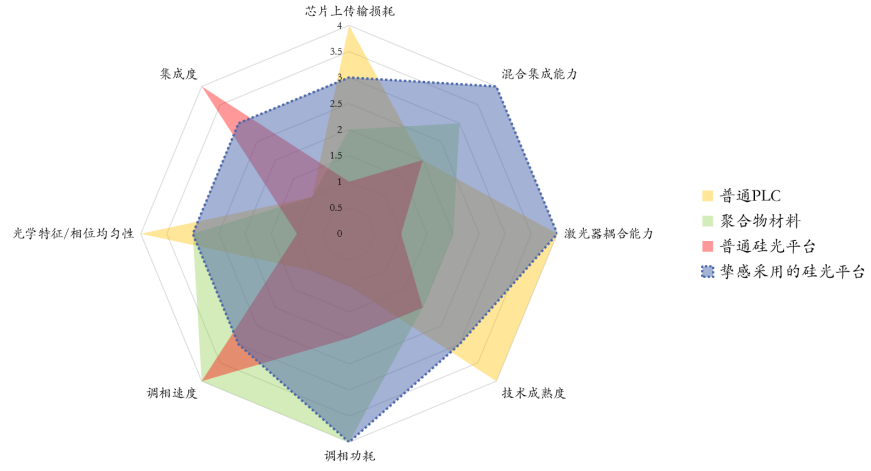

而氮氧化硅光学集成平台首先与其他介质材料相比,它具有低波导损耗(小于0.4dB/m)的特点,因而相较于其他类型的集成光芯片平台,更适合应用在传感器领域(如图1)。基于相干接收的传感器设计中通常包含一个或者多个长波导延迟线,通常延长线越长能使得测量越准确,但较长的延长线会引入大的波导插损,氮氧化硅的低损耗允许设计中避免使用光学放大单元,从而简化设计并提高可靠性。并且由于光学放大单元通常会引入噪声,使用氮氧化硅平台还有助于满足高精度测量的需求。其次,氮氧化硅平台的折射率范围为1.5-1.8,这一特性不仅提供了较小的波导转弯半径,确保了适当的集成密度,而且避免了如SOI平台那样的高波导损耗和散射,保证了精密测量性能。此外,氮氧化硅折射率可调,支持多层结构的形成,为开发3D集成设计提供了条件。传感器领域的应用并非追求通信级别的高速,更需要一个优良的集成平台,便于与异质电光调制材料或激光器、接收器进行混合集成,氮氧化硅平台能很好的支持这一需求。最后氮氧化硅平台还具有与绝大部分半导体工艺线兼容的优点,工艺成熟,能够保证传感器大规模生产的良率,从而进一步减小成本。挚感光子的芯片加工良率能够保证在95%以上,展示了该平台的高性能和成本效益。

图1.集成平台比较

三、自有集成光学平台——中国智造

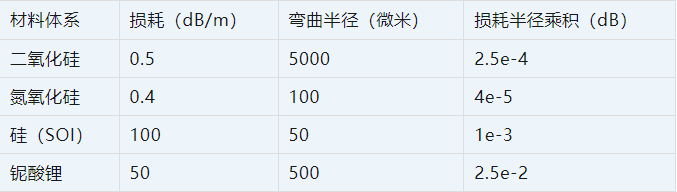

挚感光子已经建立了完整的集成光学设计平台,拥有丰富的元件库,提供了优异性能的各种集成元件。公司成功打通了完整的氮氧化硅集成光学工艺平台,实现了光子芯片的国内流片制造(如图2 ),确保设计制造是完整的中国知识产权,不受国外技术制约。


图2.芯片制造图例

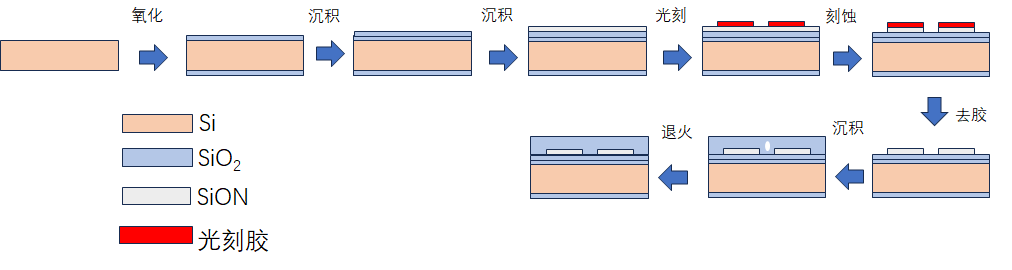

        并且,挚感光子建立了完整的集成光学封装测试实验室(如图3):拥有200平方米ISO3 1000级洁净室,配备芯片贴片机、金丝球焊线机、等离子体清洗机、自动精密耦合对准设备、激光器老化箱、激光电焊机、平行缝焊机、温循老化箱等设备。能够快速为用户提供封装设计服务,并支持公司对芯片进行迭代更新。这一系列措施不仅确保了产品的高质量和高性能,也为挚感光子在光学传感领域的发展提供了坚实的基础。

 图3.芯片封装洁净实验室

四、合作与共赢

作为一家在国内集成光学领域处于领先地位的高科技公司,挚感光子有强烈的合作意愿和开拓精神。公司致力于与国内的高等学府、企业以及研究机构建立紧密的合作伙伴关系,目的是共同推进集成光学技术在传感器领域的应用和发展。这种合作不仅能够促进技术的创新和进步,还能够加速集成光学技术的产业化进程,为相关领域的研究与开发提供强有力的支持。

挚感光子认识到,传感器技术是现代科技发展中的一个关键环节,尤其是在智能制造、物联网、医疗健康等领域,集成光学传感器以其高灵敏度、高稳定性的特点,正逐渐成为研究和应用的热点。因此,公司愿意投入资源,通过与国内外学术界和产业界的深度合作,共同研究和解决集成光学技术在传感器设计与制造过程中遇到的关键技术问题,以此推动国内传感器设计制造水平的全面提升。

通过这些合作,挚感光子不仅期望将集成光学技术的最新研究成果转化为具有实际应用价值的产品,还希望通过技术交流和知识共享,推动国内外在该领域的技术进步,最终实现将国内传感器设计制造水平推向世界领先地位的宏伟目标。希望合作模式不仅能够促进技术的快速发展,也能为合作各方带来更广阔的市场机会和经济效益,共同推动高新技术产业的繁荣发展。

欢迎大家来联系我们!(info@osphotonics.com)


挚感(苏州)光子科技有限公司成立于2018年。公司基于核心团队在光电通信领域的深厚技术积累,致力于研发基于集成光学和相干通信的高端激光传感技术,以期颠覆传统的工业高精密传感技术,成为全球领先的集成相干光学传感器企业。目前公司开发的各类高性能、小型化、低功耗、高性价比的激光传感器,正逐步应用于航空航天、精密制造、半导体、机器视觉、自动驾驶等新兴领域。公司拥有完整的自主知识产权,产品实现从光电芯片到模组、算法、软件和系统应用的垂直整合。

挚感光子还在不断推出各类激光传感器,丰富产品线,并满足客户化的产品定制需求,提供专业应用与集成方案。欲了解详情,请登录我们的网站 www.osphotonics.com,或联系市场部 sales@osphotonics.com,热线电话:4006-899-870,感谢您的关注!
