输电线路微风振动测试案例(MotionGo微型激光测振仪模拟量输出应用)

2023-02-13
2014
挚感(苏州)光子科技有限公司

在输电线路中,微风振动是导致线路导线损伤的重要原因,其特点在于频率高、振幅小、时间长,是一种普遍存在的振动现象。微风振动损伤具有一定隐蔽性,往往从外表很难察觉,实际振动已经损伤导线的内层,这也是是疲劳断股的主要原因。架空导线在微风振动作用下经过长时间的应力交变,在应力集中点或有损伤部位,会产生细小的裂纹,日积月累,裂纹逐渐变大扩展,导线单股的有效截面减少,达到一个极限值后,导线将发生断裂。严重损伤人民的用电安全和电力可持续发展。

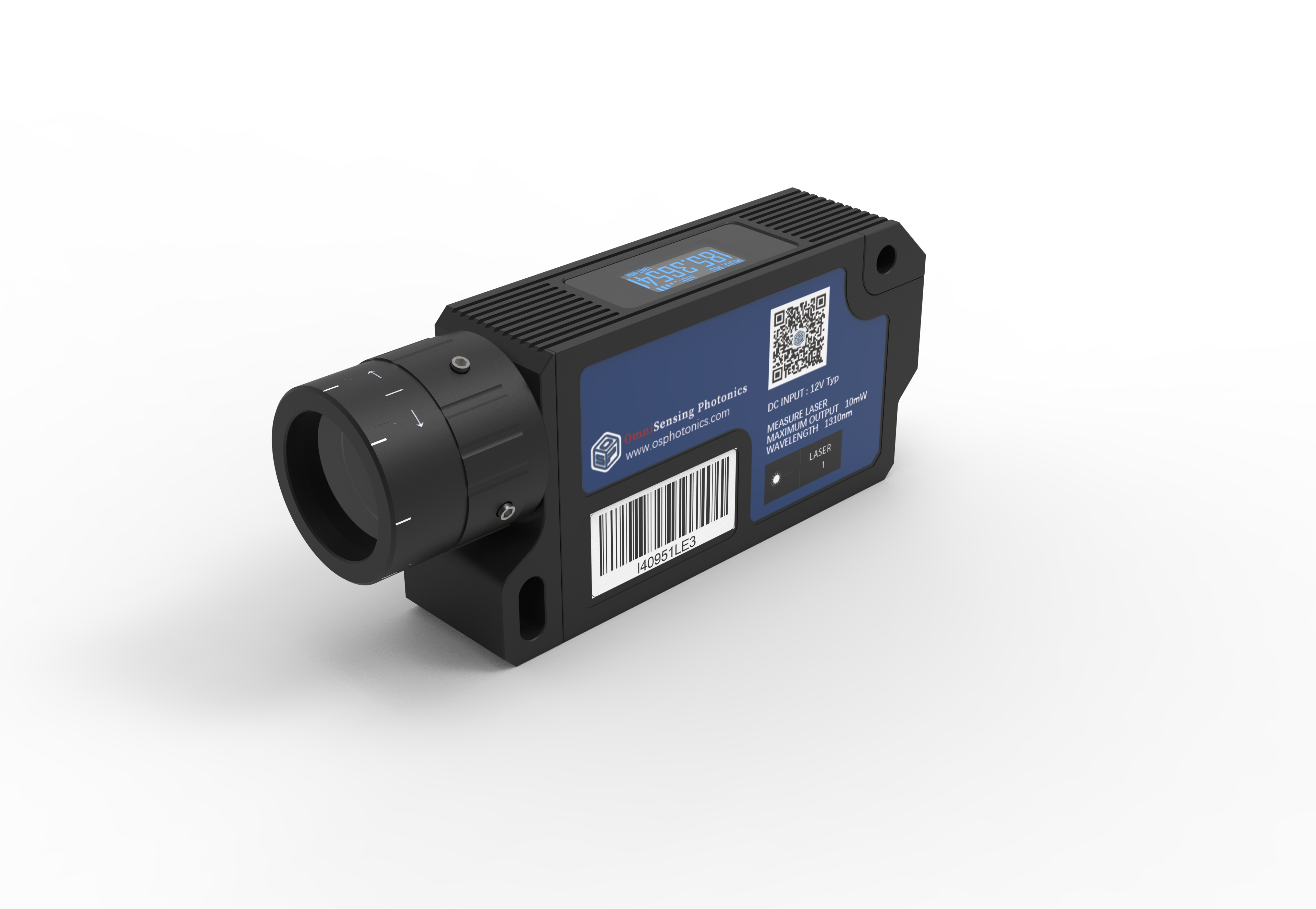

在导线微风测试实验中使用的是挚感光子MotionGo激光测振仪,振动数据用模拟端口进行数据采集。区别于接触式加速度传感器,挚感光子激光传感器具有非接触式测量、支持数字模拟双输出、高度集成化硅光芯片、体积小使用方便等优势。

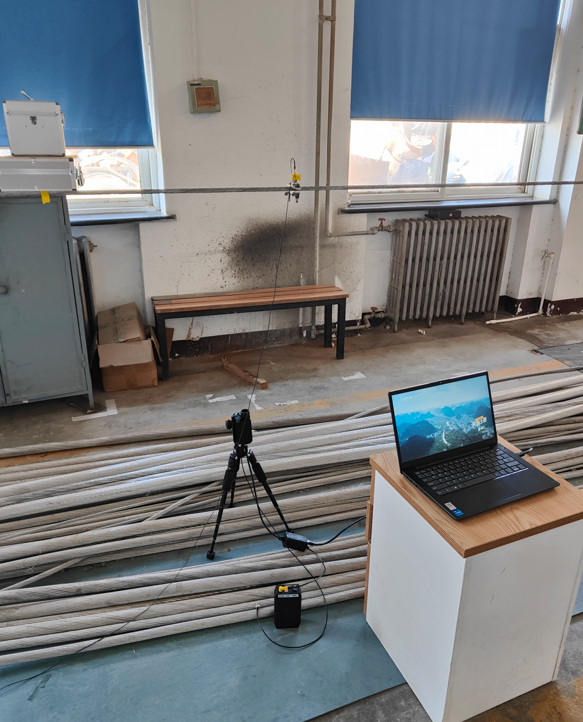

测试现场照片见下图,导线两端有模拟微风振动驱动装置,导线下方为放置在三脚架上的MotionGo微型激光测振仪,导线上夹持有接触式加速度传感器作测试对比。

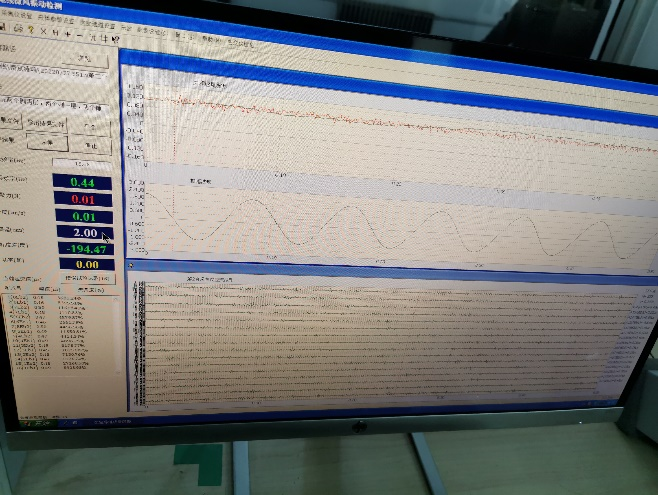

(1)将传感器模拟量接入数采系统-A进行实时测试:

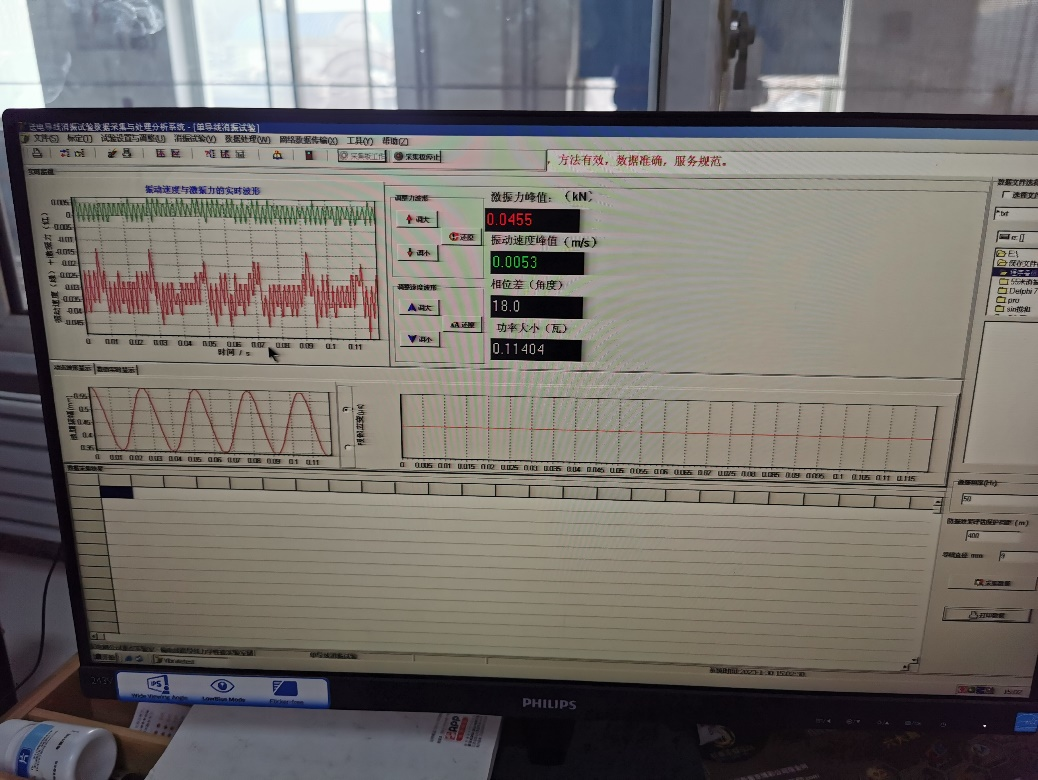

(2)将传感器模拟量接入数采系统-B进行实时测试:

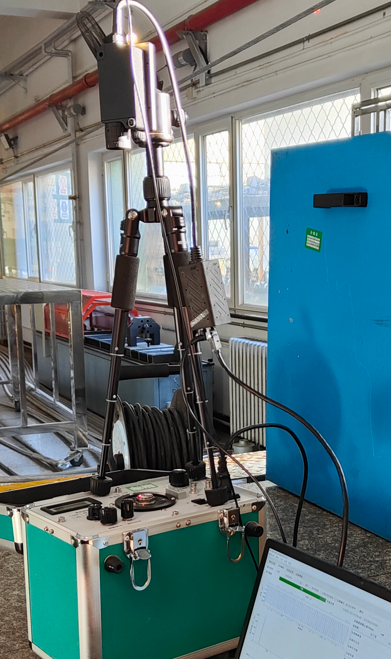

(3)将传感器放置在标准振动台上,模拟量接入数采系统-A进行测试

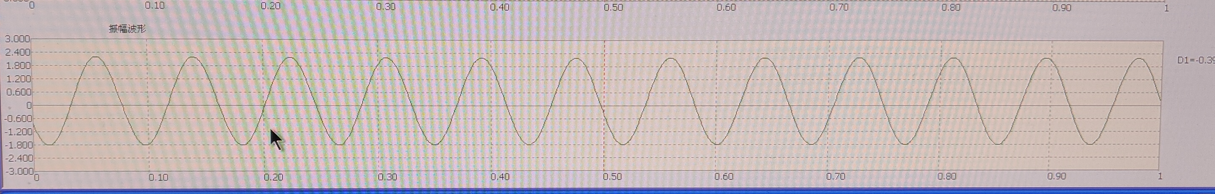

12Hz驱动频率测试结果:

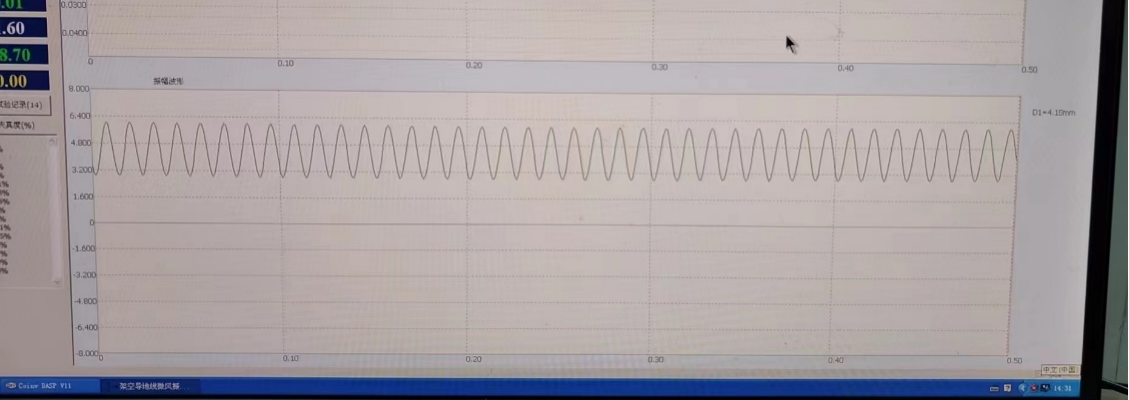

80Hz驱动频率测试结果:

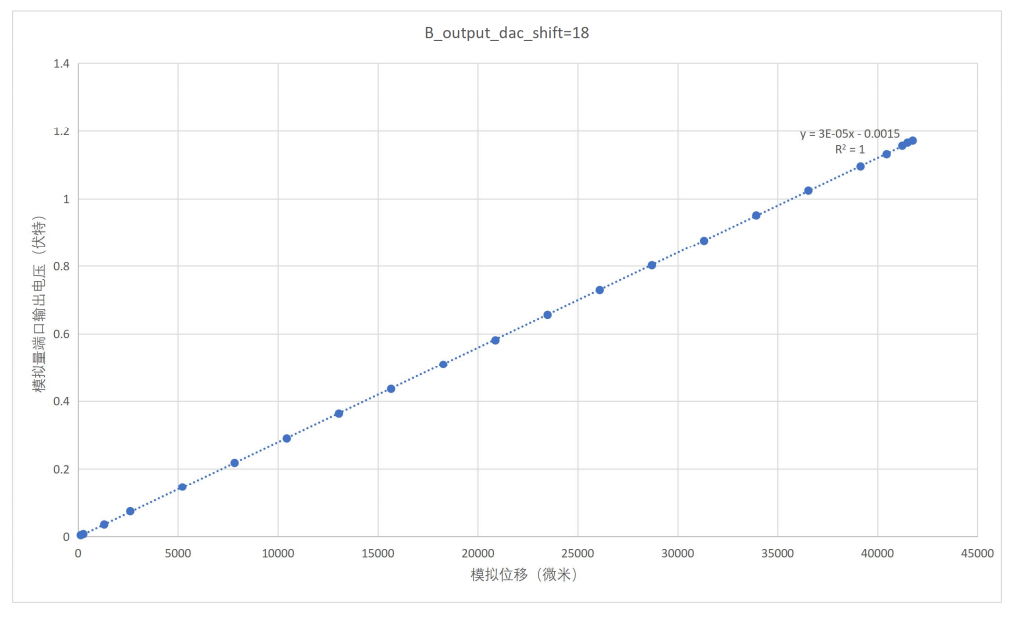

(4)模拟输出端口电压(伏特)与虚拟位移(微米)标定曲线:


从图中可以看出,模拟端口输出电压保持了良好的线性度。
